high eye position

1. высшая точка наблюдения при положении стоя
2. высшая точка наблюдения при положении сидя

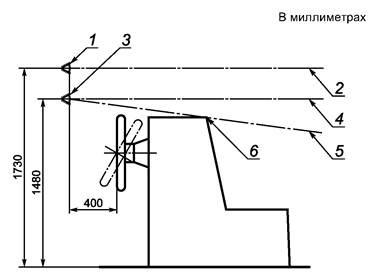

2.1 высшая точка наблюдения при положении стоя (high eye position): Позиция на высоте 1730 мм от поверхности, на которой стоит рулевой, на расстоянии 400 мм от центра рулевого колеса (штурвала) (рисунок 1).

1 - высшая точка наблюдения; 2 - направление к линии горизонта;

4 - требуемая зона обзора по вертикали;

5 - нижняя граница беспрепятственного обзора;

6 - линия, ограничивающая обзор

Рисунок 1 - Положение глаз и диапазон обзора по вертикали - рулевой в положении стоя

Источник: ГОСТ Р ИСО 11591-2011: Суда малые моторные. Зона обзора с места рулевого оригинал документа

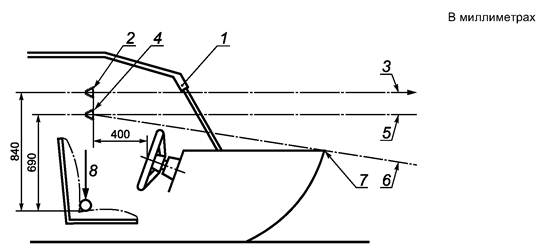

2.2 высшая точка наблюдения при положении сидя (high eye position): Позиция на высоте 840 мм от линии пересечения горизонтальной поверхности нагруженного сиденья и спинки сиденья, на расстоянии 400 мм от центра рулевого колеса (штурвала) (рисунок 2).

1 - препятствие обзору; 2 - высшая точка наблюдения; 3 - направление к линии горизонта;

Рисунок 2 - Положение глаз и диапазон обзора по вертикали - рулевой в положении сидя

Источник: ГОСТ Р ИСО 11591-2011: Суда малые моторные. Зона обзора с места рулевого оригинал документа
